Слив воды в бане с деревянными полами

Способы организации слива в бане с деревянными полами


Основной проблемой бани с моечной комнатой является отведение из нее стоков. Поэтому варианты технологий, как сделать слив воды в бане с деревянными полами из протекающего или сплошного настила, актуальны для каждого индивидуального застройщика.

Сразу определимся с терминами, под деревянными полами в статье имеется ввиду — деревянный настил (трапы), т.е. финишное покрытие пола в бане. Перекрытие же под ними может быть как деревянное (по балкам), так и бетонное (по грунту).

Особенности эксплуатации

Основными нюансами возведения и использования бани являются:

  • отапливается постройка обычно дровяными печами, не предназначенными для подключения контуров теплого водяного пола;
  • канализация необходима в моечной комнате, реже в парилке;
  • при периодическом обогреве дерево на полах нагревается быстрее, чем бетонная стяжка или плита;
  • максимальные теплопотери традиционно присутствуют в полах нижнего этажа, поэтому их необходимо утеплить;
  • бюджетным вариантом для бани на МЗЛФ, столбчатом или свайном ростверке является пол по грунту без перекрытия;
  • чуть дороже обходится перекрытие по балкам, обладающее меньшим ресурсом в сравнении с бетонной конструкцией.

Важно! Для бани остается актуальным регламент СП 29.13330 (Полы), согласно которому чистовое покрытие в моечной должно быть на 1,5 – 2 см ниже облицовки в остальных помещениях.

Разновидности деревянного пола в бане

Напольное покрытие из древесины обладает при хождении по нему босиком приятными тактильными ощущениями в отличие от других облицовок. Существуют 2 категории деревянного пола бани:

    протекающий – каждая половица уложена с зазором 5 – 10 мм или используются съемные решетчатые поддоны из бруска;

Пол в бане протекающий.

Пол в бане из шпунтованной доски.

В зависимости от конструкции фундамента, перекрытие пола бани может иметь конструкцию:

    пол по грунту из бетонной плиты – внутри ленточного фундамента и низкого ростверка;

Пол по грунту с вмурованным трапом.

Деревянное перекрытие бани.

На обоих типах перекрытий делают как сплошные, так и протекающие деревянные полы.

Организация слива

Несмотря на периодический эксплуатационный режим, стоки запрещено сбрасывать на грунт под баней. Необходимо собирать и отводить их в отдельный септик или централизованную систему водоотведения.

В зависимости от конструкции деревянного пола слив можно организовать следующими способами:

  • сплошной пол – уклоны задаются при монтаже лаг (именно лаг, а не балок), трап устраивается в низшей точке комнаты, стоки отводятся по трубам, утеплитель укладывается между лагами;
  • протекающий настил – под напольным покрытием необходимо изготовить крупноформатную воронку из тяжелой EPDM мембраны, оцинковки, ЦСП облицованного водонепроницаемой плиткой или из бетона (в случае полов по грунту), в низшей точке которой будет закреплен канализационный трап.

Воронка слива из оцинковки под протекающим полом бани.

Теплоизолировать протекающий пол невозможно физически, поэтому утеплитель закладывается ниже крупноформатной воронки из рассмотренных выше материалов.

Важно! Максимальные теплопотери в полах наблюдаются при наличии в здании подполья, то есть в висячих ростверках. Поэтому пол и канализацию свайного или столбчатого высокого ростверка утеплять следует в обязательном порядке.

Запрещено сливать банные стоки непосредственно на грунт под этой постройкой по причинам:

  • моющие средства приводят к постепенному заражению, не только своего участка, но и обеспечивают подобные неприятности соседям;
  • влага неизбежно скапливается в пазухах обратных засыпок и разрушает фундамент;
  • даже при частичной замене грунта щебнем/песком резко повышаются силы пучения из-за набухания глины во влажной среде.

Септик необходимо размещать на участке в соответствии с требованиями нормативов СП, СанПиН на расстоянии минимум 4 м от фундамента бани, а не под ее полом. Это повысит качество обслуживания камер водоочистки, инфильтрационного колодца или поля, через которое осветленная вода сбрасывается в грунт для естественной доочистки.

Расположение септика для бани на участке.

Протекающий пол

Этот вариант обеспечивает быстрое высыхание древесины и увеличение ресурса напольного покрытия. В зависимости от конструкции перекрытия бани протекающий пол может сооружаться разными способами:

    настил из разряженных досок со щелями между ними, жестко зафиксированных саморезами к лагам для постоянного использования;

Традиционный протекающий пол.

Деревянный трап для бани.

Воронка под протекающим полом, собирающая жидкость, сооружается из материалов:

    мембрана – вариант чаще применяется для бани с подпольем на свайном или столбчатом ростверке, пленка крепится к стенам с небольшим провисанием, в нижней точке, соприкасающейся с черновым полом конструкции, в нее врезается сифон или трап;

Воронка сливная из мембраны.

Воронка сливная из жести.

Сливная воронка из плитки.

Бетонная воронка банного слива.

Совет! Лаги протекающего пола обрабатываются антисептиками или пенетрирующими составами для повышения эксплуатационного ресурса во влажной среде.

Протекающий пол неудобен с позиций гигиеничности – в широкие щели неизбежно проникает в воронку крупный мусор (например, листья веника, принесенные на теле из парной), поэтому доски лучше сделать съемными. Компромиссом становятся решетчатые поддоны или крепление досок в специальные гнезда.

Еще одним вариантом становятся гибкие дощатые трапы для бани. Доска соединяется в этих конструкциях шнуром или тросом, после укладки на лаги такие деревянные коврики сохраняют пространственную жесткость. После помывки их можно скатать и убрать на просушку.

Гибкие деревянные трапы для бани.

Шпунтованная доска

Этот вариант удобнее в использовании, но влага испаряется дольше, доски коробятся при высыхании. Не протекающий пол может делаться по лагам, уложенным на плиту перекрытия или пол по грунту, или балкам деревянного перекрытия. Поэтому конструкция сливного узла отличается:

  • пол по грунту – инженерные системы разводят до бетонирования стяжки, лаги монтируются под уклоном в едином направлении, чтобы поставить там трап/сифон канализации, утеплитель размещается либо между лагами, либо внутри стяжки;
  • плитное перекрытие – аналогично предыдущему случаю, только теплоизоляционный материал всегда укладывается между лагами;
  • перекрытие по балкам – утеплитель между черновым и чистовым полом, коммуникации защищаются пенополистирольными скорлупами и греющим кабелем внутри подполья.

Теплоизоляция пола в бане.

В бане отсутствует постоянный обогрев, поэтому утеплитель под полом необходим исключительно для снижения времени выхода в режим пара и повышения комфорта эксплуатации.

Выбор узла слива

Периодический эксплуатационный режим бани вызывает пересыхание гидрозатвора внутри классического бутылочного или U-образного сифона. Поэтому в этих надворных постройках чаще используют сухие трапы нескольких типов:

    поплавковые – внутри чашеобразного корпуса имеется колпак, перекрывающий под своим весом канализационное отверстие, всплывающий при наполнении чаши жидкостью;

Трап с сухим поплавковым затвором.

Трап с сухим маятниковым затвором.

Сухой затвор с резиновой лентой.

При установке сухого трапа вредные газы не смогут проникнуть из септика по трубам наружной канализации в баню, избавляя пользователей от запаха сероводорода и метана.

Внимание: Естественная вентиляция под деревянным напольным покрытием обеспечивается декоративными люками (достаточно 2 шт. на комнату) и пропилами в лагах. Лючки располагаются по диагонали, декорируются решетками, обычно располагаются под полками, скамейками.

Таким образом, в деревянных полах можно оборудовать канализационный слив собственными силами. Для большинства проектов этих надворных построек существует минимум два варианта, что позволяет выбрать самый экономичный. Наилучшим вариантом будет пол по грунту с уложенным на лаги протекающим полом.

Способы организации слива в бане с деревянными полами


Основной проблемой бани с моечной комнатой является отведение из нее стоков. Поэтому варианты технологий, как сделать слив воды в бане с деревянными полами из протекающего или сплошного настила, актуальны для каждого индивидуального застройщика.

Сразу определимся с терминами, под деревянными полами в статье имеется ввиду — деревянный настил (трапы), т.е. финишное покрытие пола в бане. Перекрытие же под ними может быть как деревянное (по балкам), так и бетонное (по грунту).

Особенности эксплуатации

Основными нюансами возведения и использования бани являются:

  • отапливается постройка обычно дровяными печами, не предназначенными для подключения контуров теплого водяного пола;
  • канализация необходима в моечной комнате, реже в парилке;
  • при периодическом обогреве дерево на полах нагревается быстрее, чем бетонная стяжка или плита;
  • максимальные теплопотери традиционно присутствуют в полах нижнего этажа, поэтому их необходимо утеплить;
  • бюджетным вариантом для бани на МЗЛФ, столбчатом или свайном ростверке является пол по грунту без перекрытия;
  • чуть дороже обходится перекрытие по балкам, обладающее меньшим ресурсом в сравнении с бетонной конструкцией.

Важно! Для бани остается актуальным регламент СП 29.13330 (Полы), согласно которому чистовое покрытие в моечной должно быть на 1,5 – 2 см ниже облицовки в остальных помещениях.

Разновидности деревянного пола в бане

Напольное покрытие из древесины обладает при хождении по нему босиком приятными тактильными ощущениями в отличие от других облицовок. Существуют 2 категории деревянного пола бани:

    протекающий – каждая половица уложена с зазором 5 – 10 мм или используются съемные решетчатые поддоны из бруска;

Пол в бане протекающий.

Пол в бане из шпунтованной доски.

В зависимости от конструкции фундамента, перекрытие пола бани может иметь конструкцию:

    пол по грунту из бетонной плиты – внутри ленточного фундамента и низкого ростверка;

Пол по грунту с вмурованным трапом.

Деревянное перекрытие бани.

На обоих типах перекрытий делают как сплошные, так и протекающие деревянные полы.

Организация слива

Несмотря на периодический эксплуатационный режим, стоки запрещено сбрасывать на грунт под баней. Необходимо собирать и отводить их в отдельный септик или централизованную систему водоотведения.

В зависимости от конструкции деревянного пола слив можно организовать следующими способами:

  • сплошной пол – уклоны задаются при монтаже лаг (именно лаг, а не балок), трап устраивается в низшей точке комнаты, стоки отводятся по трубам, утеплитель укладывается между лагами;
  • протекающий настил – под напольным покрытием необходимо изготовить крупноформатную воронку из тяжелой EPDM мембраны, оцинковки, ЦСП облицованного водонепроницаемой плиткой или из бетона (в случае полов по грунту), в низшей точке которой будет закреплен канализационный трап.

Воронка слива из оцинковки под протекающим полом бани.

Теплоизолировать протекающий пол невозможно физически, поэтому утеплитель закладывается ниже крупноформатной воронки из рассмотренных выше материалов.

Важно! Максимальные теплопотери в полах наблюдаются при наличии в здании подполья, то есть в висячих ростверках. Поэтому пол и канализацию свайного или столбчатого высокого ростверка утеплять следует в обязательном порядке.

Запрещено сливать банные стоки непосредственно на грунт под этой постройкой по причинам:

  • моющие средства приводят к постепенному заражению, не только своего участка, но и обеспечивают подобные неприятности соседям;
  • влага неизбежно скапливается в пазухах обратных засыпок и разрушает фундамент;
  • даже при частичной замене грунта щебнем/песком резко повышаются силы пучения из-за набухания глины во влажной среде.

Септик необходимо размещать на участке в соответствии с требованиями нормативов СП, СанПиН на расстоянии минимум 4 м от фундамента бани, а не под ее полом. Это повысит качество обслуживания камер водоочистки, инфильтрационного колодца или поля, через которое осветленная вода сбрасывается в грунт для естественной доочистки.

Расположение септика для бани на участке.

Протекающий пол

Этот вариант обеспечивает быстрое высыхание древесины и увеличение ресурса напольного покрытия. В зависимости от конструкции перекрытия бани протекающий пол может сооружаться разными способами:

    настил из разряженных досок со щелями между ними, жестко зафиксированных саморезами к лагам для постоянного использования;

Традиционный протекающий пол.

Деревянный трап для бани.

Воронка под протекающим полом, собирающая жидкость, сооружается из материалов:

    мембрана – вариант чаще применяется для бани с подпольем на свайном или столбчатом ростверке, пленка крепится к стенам с небольшим провисанием, в нижней точке, соприкасающейся с черновым полом конструкции, в нее врезается сифон или трап;

Воронка сливная из мембраны.

Воронка сливная из жести.

Сливная воронка из плитки.

Бетонная воронка банного слива.

Совет! Лаги протекающего пола обрабатываются антисептиками или пенетрирующими составами для повышения эксплуатационного ресурса во влажной среде.

Протекающий пол неудобен с позиций гигиеничности – в широкие щели неизбежно проникает в воронку крупный мусор (например, листья веника, принесенные на теле из парной), поэтому доски лучше сделать съемными. Компромиссом становятся решетчатые поддоны или крепление досок в специальные гнезда.

Еще одним вариантом становятся гибкие дощатые трапы для бани. Доска соединяется в этих конструкциях шнуром или тросом, после укладки на лаги такие деревянные коврики сохраняют пространственную жесткость. После помывки их можно скатать и убрать на просушку.

Гибкие деревянные трапы для бани.

Шпунтованная доска

Этот вариант удобнее в использовании, но влага испаряется дольше, доски коробятся при высыхании. Не протекающий пол может делаться по лагам, уложенным на плиту перекрытия или пол по грунту, или балкам деревянного перекрытия. Поэтому конструкция сливного узла отличается:

  • пол по грунту – инженерные системы разводят до бетонирования стяжки, лаги монтируются под уклоном в едином направлении, чтобы поставить там трап/сифон канализации, утеплитель размещается либо между лагами, либо внутри стяжки;
  • плитное перекрытие – аналогично предыдущему случаю, только теплоизоляционный материал всегда укладывается между лагами;
  • перекрытие по балкам – утеплитель между черновым и чистовым полом, коммуникации защищаются пенополистирольными скорлупами и греющим кабелем внутри подполья.

Теплоизоляция пола в бане.

В бане отсутствует постоянный обогрев, поэтому утеплитель под полом необходим исключительно для снижения времени выхода в режим пара и повышения комфорта эксплуатации.

Выбор узла слива

Периодический эксплуатационный режим бани вызывает пересыхание гидрозатвора внутри классического бутылочного или U-образного сифона. Поэтому в этих надворных постройках чаще используют сухие трапы нескольких типов:

    поплавковые – внутри чашеобразного корпуса имеется колпак, перекрывающий под своим весом канализационное отверстие, всплывающий при наполнении чаши жидкостью;

Трап с сухим поплавковым затвором.

Трап с сухим маятниковым затвором.

Сухой затвор с резиновой лентой.

При установке сухого трапа вредные газы не смогут проникнуть из септика по трубам наружной канализации в баню, избавляя пользователей от запаха сероводорода и метана.

Внимание: Естественная вентиляция под деревянным напольным покрытием обеспечивается декоративными люками (достаточно 2 шт. на комнату) и пропилами в лагах. Лючки располагаются по диагонали, декорируются решетками, обычно располагаются под полками, скамейками.

Таким образом, в деревянных полах можно оборудовать канализационный слив собственными силами. Для большинства проектов этих надворных построек существует минимум два варианта, что позволяет выбрать самый экономичный. Наилучшим вариантом будет пол по грунту с уложенным на лаги протекающим полом.

Способы организации слива в бане с деревянными полами


Основной проблемой бани с моечной комнатой является отведение из нее стоков. Поэтому варианты технологий, как сделать слив воды в бане с деревянными полами из протекающего или сплошного настила, актуальны для каждого индивидуального застройщика.

Сразу определимся с терминами, под деревянными полами в статье имеется ввиду — деревянный настил (трапы), т.е. финишное покрытие пола в бане. Перекрытие же под ними может быть как деревянное (по балкам), так и бетонное (по грунту).

Особенности эксплуатации

Основными нюансами возведения и использования бани являются:

  • отапливается постройка обычно дровяными печами, не предназначенными для подключения контуров теплого водяного пола;
  • канализация необходима в моечной комнате, реже в парилке;
  • при периодическом обогреве дерево на полах нагревается быстрее, чем бетонная стяжка или плита;
  • максимальные теплопотери традиционно присутствуют в полах нижнего этажа, поэтому их необходимо утеплить;
  • бюджетным вариантом для бани на МЗЛФ, столбчатом или свайном ростверке является пол по грунту без перекрытия;
  • чуть дороже обходится перекрытие по балкам, обладающее меньшим ресурсом в сравнении с бетонной конструкцией.

Важно! Для бани остается актуальным регламент СП 29.13330 (Полы), согласно которому чистовое покрытие в моечной должно быть на 1,5 – 2 см ниже облицовки в остальных помещениях.

Разновидности деревянного пола в бане

Напольное покрытие из древесины обладает при хождении по нему босиком приятными тактильными ощущениями в отличие от других облицовок. Существуют 2 категории деревянного пола бани:

    протекающий – каждая половица уложена с зазором 5 – 10 мм или используются съемные решетчатые поддоны из бруска;

Пол в бане протекающий.

Пол в бане из шпунтованной доски.

В зависимости от конструкции фундамента, перекрытие пола бани может иметь конструкцию:

    пол по грунту из бетонной плиты – внутри ленточного фундамента и низкого ростверка;

Пол по грунту с вмурованным трапом.

Деревянное перекрытие бани.

На обоих типах перекрытий делают как сплошные, так и протекающие деревянные полы.

Организация слива

Несмотря на периодический эксплуатационный режим, стоки запрещено сбрасывать на грунт под баней. Необходимо собирать и отводить их в отдельный септик или централизованную систему водоотведения.

В зависимости от конструкции деревянного пола слив можно организовать следующими способами:

  • сплошной пол – уклоны задаются при монтаже лаг (именно лаг, а не балок), трап устраивается в низшей точке комнаты, стоки отводятся по трубам, утеплитель укладывается между лагами;
  • протекающий настил – под напольным покрытием необходимо изготовить крупноформатную воронку из тяжелой EPDM мембраны, оцинковки, ЦСП облицованного водонепроницаемой плиткой или из бетона (в случае полов по грунту), в низшей точке которой будет закреплен канализационный трап.

Воронка слива из оцинковки под протекающим полом бани.

Теплоизолировать протекающий пол невозможно физически, поэтому утеплитель закладывается ниже крупноформатной воронки из рассмотренных выше материалов.

Важно! Максимальные теплопотери в полах наблюдаются при наличии в здании подполья, то есть в висячих ростверках. Поэтому пол и канализацию свайного или столбчатого высокого ростверка утеплять следует в обязательном порядке.

Запрещено сливать банные стоки непосредственно на грунт под этой постройкой по причинам:

  • моющие средства приводят к постепенному заражению, не только своего участка, но и обеспечивают подобные неприятности соседям;
  • влага неизбежно скапливается в пазухах обратных засыпок и разрушает фундамент;
  • даже при частичной замене грунта щебнем/песком резко повышаются силы пучения из-за набухания глины во влажной среде.

Септик необходимо размещать на участке в соответствии с требованиями нормативов СП, СанПиН на расстоянии минимум 4 м от фундамента бани, а не под ее полом. Это повысит качество обслуживания камер водоочистки, инфильтрационного колодца или поля, через которое осветленная вода сбрасывается в грунт для естественной доочистки.

Расположение септика для бани на участке.

Протекающий пол

Этот вариант обеспечивает быстрое высыхание древесины и увеличение ресурса напольного покрытия. В зависимости от конструкции перекрытия бани протекающий пол может сооружаться разными способами:

    настил из разряженных досок со щелями между ними, жестко зафиксированных саморезами к лагам для постоянного использования;

Традиционный протекающий пол.

Деревянный трап для бани.

Воронка под протекающим полом, собирающая жидкость, сооружается из материалов:

    мембрана – вариант чаще применяется для бани с подпольем на свайном или столбчатом ростверке, пленка крепится к стенам с небольшим провисанием, в нижней точке, соприкасающейся с черновым полом конструкции, в нее врезается сифон или трап;

Воронка сливная из мембраны.

Воронка сливная из жести.

Сливная воронка из плитки.

Бетонная воронка банного слива.

Совет! Лаги протекающего пола обрабатываются антисептиками или пенетрирующими составами для повышения эксплуатационного ресурса во влажной среде.

Протекающий пол неудобен с позиций гигиеничности – в широкие щели неизбежно проникает в воронку крупный мусор (например, листья веника, принесенные на теле из парной), поэтому доски лучше сделать съемными. Компромиссом становятся решетчатые поддоны или крепление досок в специальные гнезда.

Еще одним вариантом становятся гибкие дощатые трапы для бани. Доска соединяется в этих конструкциях шнуром или тросом, после укладки на лаги такие деревянные коврики сохраняют пространственную жесткость. После помывки их можно скатать и убрать на просушку.

Гибкие деревянные трапы для бани.

Шпунтованная доска

Этот вариант удобнее в использовании, но влага испаряется дольше, доски коробятся при высыхании. Не протекающий пол может делаться по лагам, уложенным на плиту перекрытия или пол по грунту, или балкам деревянного перекрытия. Поэтому конструкция сливного узла отличается:

  • пол по грунту – инженерные системы разводят до бетонирования стяжки, лаги монтируются под уклоном в едином направлении, чтобы поставить там трап/сифон канализации, утеплитель размещается либо между лагами, либо внутри стяжки;
  • плитное перекрытие – аналогично предыдущему случаю, только теплоизоляционный материал всегда укладывается между лагами;
  • перекрытие по балкам – утеплитель между черновым и чистовым полом, коммуникации защищаются пенополистирольными скорлупами и греющим кабелем внутри подполья.

Теплоизоляция пола в бане.

В бане отсутствует постоянный обогрев, поэтому утеплитель под полом необходим исключительно для снижения времени выхода в режим пара и повышения комфорта эксплуатации.

Выбор узла слива

Периодический эксплуатационный режим бани вызывает пересыхание гидрозатвора внутри классического бутылочного или U-образного сифона. Поэтому в этих надворных постройках чаще используют сухие трапы нескольких типов:

    поплавковые – внутри чашеобразного корпуса имеется колпак, перекрывающий под своим весом канализационное отверстие, всплывающий при наполнении чаши жидкостью;

Трап с сухим поплавковым затвором.

Трап с сухим маятниковым затвором.

Сухой затвор с резиновой лентой.

При установке сухого трапа вредные газы не смогут проникнуть из септика по трубам наружной канализации в баню, избавляя пользователей от запаха сероводорода и метана.

Внимание: Естественная вентиляция под деревянным напольным покрытием обеспечивается декоративными люками (достаточно 2 шт. на комнату) и пропилами в лагах. Лючки располагаются по диагонали, декорируются решетками, обычно располагаются под полками, скамейками.

Таким образом, в деревянных полах можно оборудовать канализационный слив собственными силами. Для большинства проектов этих надворных построек существует минимум два варианта, что позволяет выбрать самый экономичный. Наилучшим вариантом будет пол по грунту с уложенным на лаги протекающим полом.

Как сделать пол в бане со сливом своими руками: 2 возможных способа

Рассказываем, как сделать пол в бане со сливом в яму и в канализацию просто и с соблюдением всех важных нюансов.

Фото: Instagram my_home_my_castle

Особенности банных полов

Полы в бане считаются влажными. Это означает, что вода, использованная в процессе мытья, сливается прямо на них. Поэтому одной из главных задач при обустройстве является беспрепятственный отток мыльных стоков. От этого, по большому счету, зависит срок службы всей постройки и вероятность появления процессов гниения и разрушения в элементах ее конструкции. Для удаления воды используются системы слива и водоотведения.

Мыльная жидкость может сбрасываться в канализацию (это хороший вариант, но редко используется) или отводиться в дренажную яму. Варианты конструкции представлены в таблице.

Варианты обустройства пола со сливом

Точно определиться с типом слива воды из бани нужно на этапе проектирования, поскольку обустройство влажных полов возможно только в процессе строительства бани. Переделать конструкцию позже будет очень трудоемко и затратно. Рассмотрим самые востребованные методики обустройства полов.

Протекающий пол + сливная яма

Очень недорогой и достаточно простой в исполнении вариант. Предполагается, что прямо под моечной обустраивается дренажная яма. Мыльная вода проходит через протекающий пол и попадает прямо в дренаж.

Значительный минус конструкции в том, что пользоваться ею можно будет только летом. В холода такая баня будет быстро охлаждаться, поскольку протекающий пол не способен удерживать тепло.

Фото: Instagram designinsamara

Строительство сооружения начинают с фундамента. Он может быть столбчатым либо ленточным. После этого внутри фундамента выкапывается яма, глубиной порядка полутора метров. На ее дно укладывается дренажный слой высотой 45-50 см. В нижней части помещается песок, сверху щебень либо керамзит. Формируется уклон, ведущий к яме. Его бетонируют или обустраивают при помощи глиняного замка.

По окончании этих работ выполняют обвязку фундамента и приступают к возведению стен. Для формирования пола поверх балок перекрытия устанавливают лаги, на которые закрепляют доски, образующие протекающий пол. Между двумя соседним элементами оставляют по 5-7 мм. Вместо закрепления половиц на лагах из них можно сделать съемные щиты, набив доски на бруски. В таком случае полы можно будет выносить для просушки.

Непротекающий пол + отвод в канализацию

Более сложная конструкция, состоящая из чернового и финишного пола. Последний обустраивается с уклоном, который ведет к сливу. Между ними обычно укладывается слой утеплителя. Для отделки может использоваться доска хорошего качества либо плитка, если предполагается заливка бетонного основания. Основной недостаток бетонного пола — ощущение холода даже при его утеплении.

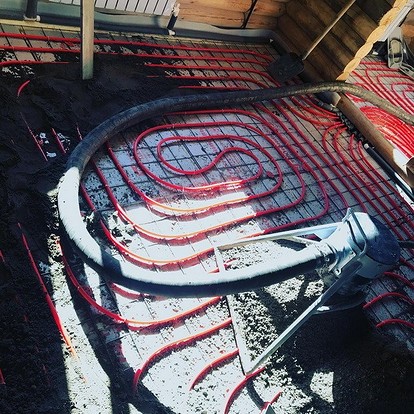

По этой причине в стяжку обычно укладывается греющий кабель или трубопровод с горячей водой. Работы по обустройству системы начинаются на этапе строительства фундамента. Монтируется сливная труба для отвода стоков. От нее выводится патрубок на высоту ниже будущего финишного покрытия на 5 см. Если планируется деревянный пол, укладывается гидроизоляция, закрывающая все пространство внутри фундамента.

Фото: Instagram rost747

Поверх устанавливаются балки перекрытия, на которых формируется черновой пол. Сверху укладываются стесанные под определенным углом лаги. Таким образом, чтобы сформировался нужный уклон. Между лагами укладывается гидроизоляция, утеплитель и еще один влагонепроницаемый слой из плотной пластиковой пленки. После чего настилается пол и ставится на место сливной трап.

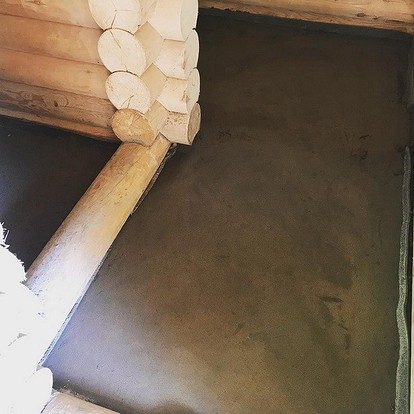

Обустройство бетонного пола несколько отличается. Сначала прокладывается канализация. Причем слив может быть выведен как в центр моечной, так и в один из ее углов. В зависимости от этого определяется направление уклона. Его величина не должна превышать 5°, чтобы людям было удобно передвигаться по помещению. Далее заливается черновая стяжка, на нее укладывается утеплитель и еще один слой стяжки. Все это с точным соблюдением выбранного уклона.

После того, как все высохнет, приступают к отделке. Если требуется монтаж системы теплого пола, он производится на этом этапе. Далее укладывается плитка. Для затирки швов выбирают специальные устойчивые к влаге составы или герметики. Часто для удобства моющихся поверх пола из плитки устанавливают деревянные решетки-настилы.

Фото: Instagram rost747

Это только два из возможных вариантов обустройства пола со сливом. Перед строительством бани стоит рассмотреть разные способы отвода мыльной воды и выбрать лучший для своих условий. Тогда новая баня прослужит долго и не доставит владельцу лишних хлопот.

Пол в бане — отвод и слив воды

Возведение бани своими руками — это не просто выгонка стен и оборудование кровли. При монтаже парной необходимо тщательно продумать конструкцию пола. Ведь именно устройство полов позволяет обеспечить качественный отвод воды из бани, что, в свою очередь, обеспечит долговечность и крепость древесины в моечном помещении и других частях парилки. Отметим, что независимо от материала, из которого вы решите сделать пол в парилке, слив должен быть обязательно. Ниже рассмотрим несколько вариантов устройства сливного трапа в полу.

Важно: если вы решите сделать в качестве слива для воды обычный протекающий пол, благодаря конструкции которого вода будет уходить непосредственно в грунт, то будьте готовы к тому, что почва не справится с дренажем большого количества влаги. Особенно если грунт глинистый. В этом случае обеспечено подмывание здания, размножение гнилостных бактерий и пр.

Сегодня специалисты предпочитают три основных варианта устройства слива воды из бани (помимо оттока воды через протекающий пол в грунт):

  • Отвод воды из бани непосредственно в выгребную яму;
  • Отведение воды в сливной трап и дальше в центральную канализацию;
  • Устройство сливного трапа и фильтровального колодца.

Рассмотрим подробно все варианты.

Отвод воды в выгребную яму

Здесь вариант оборудования трапа менее трудоёмкий. Особенно если речь идёт о протекающих деревянных полах. В этом случае роль трапа будут играть сами доски пола. Как это сделать, разбираемся ниже.

  • Во-первых, стоит знать, что отток воды на полу в бане необходимо монтировать еще на этапе залива стяжки. То есть, когда пол уже утеплен и к нему подведена сливная труба от канализации или выгребной ямы, необходимо заливать стяжку таким образом, чтобы имелся уклон в сторону слива ото всех стен помещения.
  • При этом трубу для оттока воды нужно укладывать под уклоном в сторону стока. Трубу обязательно утепляем. Входное отверстие в трубу со стороны стяжки закрываем фильтровальной решеткой. Сделав так, мы предотвратим попадание мусора в неё.
  • Во-вторых, яму своими руками стоит устраивать на расстоянии не менее 3 метров от самого помещения бани. В идеале — 5 м. И не забудьте укрепить стенки ямы бетонными кольцами или деревянной опалубкой с последующим бетонированием. Дно ямы необходимо опустить ниже уровня промерзания грунта на 50-60 см. Далее насыпаем слой дренажного щебня, а сверху утрамбованный грунт.
  • Теперь в моечной можно монтировать деревянный протекающий пол из ошлифованных досок дуба или лиственницы. Между половицами оставляем зазоры 3-5 мм. Таким образом вода, стекающая под половицы, будет уходить в сливной трап и дальше по трубе направляться в сливную яму. Кто желает, может выложить полы в бане кафельной плиткой.

Пример устройства выгребной ямы для слива воды

Важно: при укладке трубы постарайтесь избегать сложной конфигурации стока, иначе будет сложно удалять возникающие засоры.

Недостатки устройства сливной ямы

  • Грунтовые воды должны проходить гораздо ниже уровня расположения ямы. Иначе она будет заполняться в разы быстрее.
  • Для расположения ямы необходимо выбирать самую низкую точку участка, чтобы обеспечить свободный ток воды в конструкции системы.
  • К яме необходимо организовать свободный подъезд ассенизаторной машины.

Отводим воду в центральную канализацию

Этот способ оттока использованной воды своими руками хорош для владельцев тех участков, которые хорошо развиты с точки зрения коммуникаций. В данном случае устройство бетонного пола под уклоном и монтаж канализационной трубы идентичны предыдущему этапу описанных работ. Разница лишь в том, чтобы уклон трубы в этом случае был в сторону пролегающего центрального канализационного коллектора. В остальном работа будет заключаться в следующем:

  • Сделать установку смотрового колодца в месте стыка вашей трубы с центральной канализацией;
  • Получить разрешение у контролирующих органов на внедрение в конструкцию вашей трубы;
  • Согласовать с соседями письменно все этапы проведения работ.

И после того как вы оборудуете сливной трап в пространстве вашей бани и протянете сточную трубу к центральной канализации, останется только пригласить специалистов и вместе сними осуществить подключение вашего стока.

На этом этапе эксплуатация бани может считаться полноправной. Одним из самых существенных недостатков такого устройства отвода воды является длительная бумажная волокита. Но если вы её одолеете, то в остальном о проблемах стока можно забыть навсегда.

Отток воды в фильтровальный колодец

Этот вариант предпочитают владельцы тех участков, на которых устроена не только баня, но и достаточно большой огород. Ведь отработанную воду можно использовать для грунтового полива, предварительно очистив её в фильтровальном колодце. Но установка такого стока для воды требует определенных условий:

  • Так, грунт должен быть обязательно пористым (песчаный, торфяной и пр., но не глинистый);
  • Расположение колодца должно быть вдали от источников питьевой воды (не менее чем 30 м);
  • Глубина колодца не должна достигать уровня грунтовых вод.

Важно: если грунтовые воды пролегают на участке близко к поверхности, то стоит сделать иную систему отведения воды.

Для того чтобы смонтировать своими руками такую систему сливного трапа, вам понадобятся:

  • Бетонные кольца с отверстиями в шахматном порядке или кирпич;
  • Сточная труба (метраж от сливного трапа до фильтровального колодца);
  • Щебень мелкой фракции;
  • Шлак, торф или битый кирпич (фракция не крупнее 70 мм);
  • Речной песок.

Этапы работ

Важно: стоит помнить, что даже в фильтрационном колодце, устроенном своими руками, с некоторой периодичностью будет собираться ильный осадок в большом количестве. Поэтому его придётся удалять при помощи ассенизатора. В остальном такое устройство отвода воды из бани обеспечивает хорошую оросительную грунтовую систему для дачного участка, и сделать его не сложно.

Более подробно о принципе устройства фильтрационного колодца вы можете узнать из приложенных ниже видео.

голоса
Рейтинг статьи
Читать еще:  Вес силикатного кирпича 250х120х88 полнотелого
Ссылка на основную публикацию
Adblock
detector
