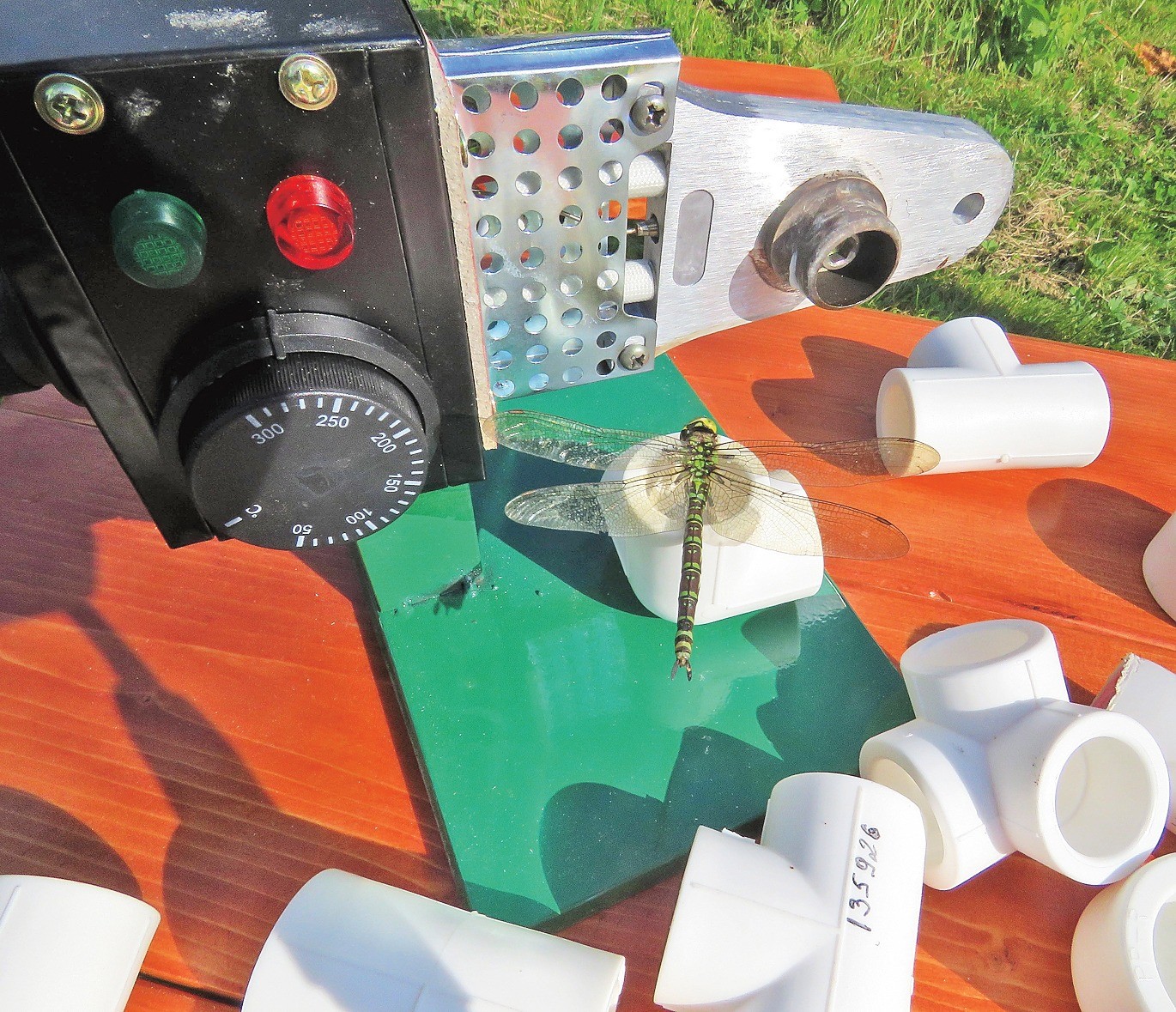

Аппарат для сварки труб из полипропилена

Разбираемся, какой выбрать аппарат для сварки полипропиленовых труб

Сегодня многие пытаются самостоятельно осваивать некоторые ремонтные технологии и экономить значительные средства на найме профессиональных мастеров. Если есть элементарные строительные навыки, не так уж сложно воспроизвести полный цикл тех или иных работ.

Некоторые даже решаются самостоятельно менять инженерные коммуникации в доме. Замена труб — дело нехитрое, если под рукой есть нужный инструмент. Так, например, для сварки полипропиленовых труб необходим специальный паяльник. Перед его покупкой следует детально изучить особенности сварочного аппарата и процесса сварки.

Особенности выбора

Любой сварочный аппарат — это серьезный и нужный прибор, используемый при монтаже пропиленовых труб. Он применяется для создания герметичного неразборного трубопровода. Процесс сборки основан на технологии диффузной сварки и происходит следующим образом:

  • При помощи описываемого инструмента разогревается шов, по которому должна производиться сварка.
  • Паяльный аппарат прикладывается к двум концам соединений.
  • Разогретые элементы соприкасаются, их температура уменьшается, и получается герметичный шов — очень прочный и при этом достаточно пластичный.

Если сварочный аппарат выбран правильно, монтаж цепи проходит очень быстро и качественно. При этом конструкция прибора не отличается особой сложностью. По сути, она состоит из трех элементов — нагревательной плиты, удобной рукоятки и прочного корпуса.

Однако в продаже есть две разновидности инструмента, используемого для сварки пропилена. Существует прибор для ручной сварки и устройства для механического сваривания.

Чем они отличаются друг от друга?

Ручной аппарат

Есть некоторые нюансы, которые неспециалист знать не может. Например, ручной сварочный препарат, предназначенный для сварки пропиленовых труб, способен выполнить герметичные стыковочные швы при одном условии — если диаметр элементов, используемых для создания единой цепи трубопровода, не будет превышать 50 мм.

Подобный инструмент имеет небольшие размеры. А его простое функционирование позволяет использовать ручной сварочный аппарат даже без навыков работы с таким оборудованием.

Но кроме явных положительных качеств, есть и минусы. И это в первую очередь ограничение функций. Трубы большего диаметра соединить при помощи ручной модели не получится. И это обязательно нужно учитывать, выбирая сварочный аппарат для пропиленовых труб.

Механическая сварка

Более сложный инструмент для сварки пропиленовых труб диаметром от 40 мм и выше — это профессиональное оборудование, позволяющее проводить механическую сварку. При помощи нее можно монтировать трубную магистраль, диаметр которой способен доходить до 2000 мм.

Главное преимущество устройства — его универсальность. При помощи механической сварки соединяют пластиковые, полипропиленовые и металлопластиковые трубы любого диаметра.

ROWELD P 160 SANILINE

Главный недостаток — сложность управления. Работать с подобным оборудованием непрофессиональному строителю или ремонтнику будет не так-то просто. Да и стоит механический прибор намного дороже ручной модели. Конечно, универсальность сполна нивелирует подобный нюанс, но для разовых работ в быту механический сварочный аппарат приобретать не стоит — он себя не оправдывает.

Подобный инструмент входит в набор профессионального мастера, чья основная сфера деятельности — монтаж трубопроводов любой сложности. Поэтому, прежде чем выбрать нужную модель, стоит определиться со сферой ее применения.

Тип паяльника — еще один важный критерий. Иногда набор профессионального мастера состоит из двух видов таких инструментов. При помощи механического варианта решается один круг задач, а при помощи ручного — другой. Практика показывает, что чаще всего мастера, нацеленные на постоянный заработок, связанный со сборкой пластиковых или пропиленовых труб, используют ручной тип паяльника. А все потому, что он более мобилен и имеет ту же эффективность, что и механический сварочный аппарат. Поэтому при работе с трубами, диаметр которых не превышает 50 мм, приобретают именно его.

Прежде чем выбрать и купить конкретную модель, необходимо учесть массу факторов, влияющих на общую производительность процесса. Основными из них являются:

  1. Страна-производитель.
  2. Мощность инструмента.
  3. Наличие или отсутствие необходимого количества насадок.

Почему так важно обращать внимание на марку и производителя?

По мнению профессиональных мастеров, именно от марки аппарата во многом зависит качество работы. С этим утверждением трудно спорить. Практически все производители сегодня предлагают широкий ассортимент разного сварочного оборудования. И отрицательные моменты при его работе часто появляются именно из-за неправильного выбора модели.

Конечно, есть культовые инструменты, которые обязательно входят в набор квалифицированного мастера. Они отличаются от аналоговых предложений своей универсальностью. Но это не значит, что конкурентная продукция хуже. Просто ее нельзя использовать для решения широкого круга задач. Поэтому главный совет — обращайте внимание и на марку инструмента, и на страну-производителя.

Какой же сварочный аппарат подойдет для бытового использования?

Паяльный прибор, изготовленный в Чехии — лучший инструмент с большим эксплуатационным ресурсом. Он обязательно входит в набор мастеров, для которых сборка пластиковых и пропиленовых труб — основной вид профессиональной деятельности. Простой обыватель, мечтающий самостоятельно освоить монтаж пластиковых или пропиленовых коммуникаций, может выбирать между турецкими и китайскими производителями.

Их продукция стоит на порядок дешевле чешской, но как работает «азиатский инструмент», сказать однозначно сложно. Опытные мастера «турка» не жалуют. Про «китайца» говорят, что выбрать лучший инструмент трудно, потому что это большая лотерея. Есть марки, которые легко конкурируют с европейскими производителями, а есть и откровенные подделки. Поэтому совет выбирать китайский сварочный аппарат годится только для того, кто приобретает подобное оборудование для разовых работ.

Мощность паяльника

Расчетная таблица времени сварки

Еще один немаловажный критерий — мощность аппарата. Выбор с этой точки зрения во многом зависит от качества пропилена или любого другого обрабатываемого материала, а также от диаметра трубы. Формула выбора проста:

  • Для спайки пропилена или пластиковых труб от 16 до 75 мм понадобится инструмент, мощность которого составляет не более 0,85 кВт.
  • Для соединения элементов трубопровода, диаметр которых составляет от 90 до 125 мм, понадобится сварочный аппарат мощностью 1,5 кВт.

Паяльники с более низкими или более высокими показателями подойдут только для узкоспециализированных мастеров, занимающихся профессиональной прокладкой труб. В любом случае, при покупке прибора стоит внимательно изучить его инструкцию. Она прилагается к каждому инструменту, и в ней указаны основные требования, которые предъявляются к использованию такого оборудования.

Комплектация насадок

Как правило, описываемое оборудование — это стандартный набор, в который обязательно входит не только сам паяльник, но и определенное количество насадок для него. Именно они позволяют при помощи одного инструмента обрабатывать трубы разного диаметра.

Обратите внимание! Подобная комплектация характерна и для ручных, и для механических сварочных аппаратов. Разница лишь в одном — в количестве предлагаемых насадок.

В нормированном комплекте всегда столько насадок, сколько типоразмеров труб может обслуживать этот инструмент. Специалисты при решении вопроса, какой сварочный аппарат выбрать — с меньшим или большим количеством насадок — не рекомендуют гоняться за расширенной комплектацией.

Ведь бытовые коммуникации собираются максимум из 4-х типоразмеров пластиковых или полипропиленовых труб. Поэтому тем, кто ищет модель для самостоятельной сборки инженерных коммуникаций, опытные мастера советуют приобретать набор, в комплектации которого есть всего 4 насадки — диаметром 16, 32, 50 и 110 мм.

Обратите внимание! Насадки разных производителей имеют разные виды покрытий. Тефлон и металлизированный тефлон — самые прочные из них.

Руководство по использованию

Решая вопрос, какой сварочный аппарат выбрать, нужно понимать, что технология сварки никак не зависит от типа инструмента. Стыковочные швы спаиваются между собой по четко продуманной схеме:

Инструкция в наборе

  • Сначала место стыка подготавливают, обрезая трубу в месте соединения очень ровным срезом. От качества среза будет зависеть герметичность шва.
  • Необходимая насадка надевается на жало паяльника. Она не будет препятствовать передаче тепла к месту стыка. Паяльник включается в электросеть, мощность которой составляет не менее 220 Вольт. Для хорошего прогрева паяльника и насадки необходимо какое-то время.
  • Насадка имеет два торца. В них одновременно с одной стороны вставляется муфта, а с другой — конец трубы. Затем оба элемента снимаются и быстро вставляются один в другой. По мере остывания материала происходит процесс прессования.
  • Внутри стыка образуется корка, которая и обеспечивает герметичность соединения. На другом конце муфты соединение можно проводить лишь тогда, когда стыковочный шов стабилизируется.
  • Точно такую же операцию выполняют с уголком, тройником или любым другим стыковочным элементом.
Читать еще:  Система капельного полива своими руками

Обобщение по теме

Сегодня многие предпочитают самостоятельно осуществлять некоторые ремонтные технологии и даже пытаются собирать своими руками бытовые инженерные коммуникации. Для этого необходимо иметь под рукой специальный инструмент. Перед тем как выбирать паяльник для сварки полипропиленовых труб, специалисты рекомендуют детально изучить особенности сварочного процесса и сферу использования подобного инструмента.

5 лучших аппаратов для сварки полипропиленовых труб

Сварочный аппарат для полипропиленовых труб существенно облегчает прокладку водопровода, отопления или системы полива. Мгновенная плавка пластика нагревательным элементом создает прочные герметичные соединения. Но диапазон захватываемых диаметров труб у каждого оборудования разный. Отличается и скорость работы, а также универсальность конструкции, поэтому рейтинг ниже поможет выделить лучшие модели от простых, до более сложных, профессиональных.

Лучшие аппараты для сварки полипропиленовых труб высокой мощности

Профессионалам, которые регулярно выполняют сварочные работы на пластиковых трубах, нужны мощные модели, обеспечивающие быстрый нагрев сторон и высокую скорость работы. Важна и функциональность, где необходимо тратить минимум времени на перестановку муфт. Такими свойствами обладают следующие лидеры.

Sturm TW7219 1900 Вт – готовый комплект для мастера

Это самый популярный аппарат для пайки полипропиленовых труб. В его комплектацию сразу входит полный набор для профессиональной деятельности: кейс из стали, подставка, перчатки, ножницы для резки труб, рулетка, имбусовый ключ, крепежные болты.

Мощность модели составляет 1900 Вт, что способствует быстрому разогреву даже толстых стенок пластмассы. Нагреватель выполнен в форме меча. Максимальный диаметр муфты — 63 мм.

Плюсы:

  • удобный кейс для частой транспортировки, где все элементы располагаются по своим отсекам;
  • масса составляет 4,78 кг, что не тяжело для перемещения и удержания паяльника на высоте (стыковка под потолком);
  • металлическая подставка полностью освобождает руки мастера и дает возможность работать с полипропиленом;
  • сама подставка имеет четыре раскосых ножки, что позволяет ей упираться в четырех направлениях;
  • в комплекте 6 насадок под разный диаметр труб, что подойдет под водопровод, отопление, полив, коллектор;
  • мощность 1900 Вт быстро разогревает полипропилен;
  • регулятор температуры позволяет настроить нагрев для тонкостенных и толстостенных труб;
  • одновременное расположение двух комплектов муфт на мечевидном нагревателе дают существенную экономию по времени, чтобы не переставлять насадки под разные диаметры.

Минусы:

  • на подставке отсутствуют резиновые наконечники, поэтому на гладком столе или полу она скользит при съеме разогретых труб (сварщику приходится придерживать ее коленом или наступать ногой на ножку);
  • высокая стоимость (2400 руб.);
  • тонкий металл подставки и рукоятки (может треснуть со временем).

Inforce 03-12-01 — с большим нагревательным элементом

У этого аппарата удлиненный мечевидный нагреватель, с возможностью выбора места установки муфты в трех местах: спереди, сзади и посередине.

Это дает большую свободу мастеру под оптимизацию устройства для конкретной работы: если требуется сварка широких труб, то используется средний вариант, а если дюймовые и полуторадюймовые, то крайние точки расположения. При этом мощность составляет 1700 Вт.

Плюсы:

  • нагрев до 300 градусов за две минуты;
  • увеличенная площадь и количество отверстий на нагревательном элементе;
  • металлический ящик гарантирует сохранность инструмента и принадлежностей при транспортировке;
  • индикатор нагрева подсказывает, когда можно начинать пайку;
  • термостат расположен в центральной части, что продлевает срок его службы и минимизирует повреждения при падении;
  • крестовидная подставка более устойчива для опрокидывания;
  • 6 насадок в комплекте;
  • на подставке имеется дополнительное прижимное крепление-струбцина для фиксации к любой стойке;
  • регулятор температуры устанавливает точные значения;
  • масса 4,7 кг практична для работы на вытянутых руках.

Минусы:

  • резиновая ручка может слетать;
  • ножницы из комплекта быстро ломаются;
  • материал подставки — силумин, который может легко треснуть при падении;
  • когда снимаются трубки с гильзы, то установка шатается;
  • тонкий слой тефлонового покрытия на муфтах.

Союз СТС-7220С — дешевый, но мощный

Эта самая доступная по стоимости модель из профессиональной серии. Ее цена составляет около 800 рублей, а мощность достигает 2000 Вт. Экономия сказалась на всем: угловатый дизайн, короткий нагреватель, уменьшенная комплектация инструмента.

Благодаря высокой эффективности работы он окупает себя за короткое время и дальше приносит только прибыль. Вес устройства всего 2,8 кг, поэтому завершить стык под потолком или навесу в котельной не составит труда.

Плюсы:

  • короткий нагреватель обеспечивает быструю передачу температуры от внутреннего ТЭНа к муфтам;
  • регулятор температуры имеет диапазон от 50 до 300 градусов для настройки под различную толщину полипропилена;
  • два диода (красный и зеленый) информируют о готовности к работе и перегреве;
  • корпус и ТЭН разбираются, поэтому можно получить доступ к внутренним частям для ремонта;
  • уверенно держит указанную температуру;
  • подходят муфты от других производителей.

Минусы:

  • в комплекте всего три насадки на 20, 25 и 32 мм;
  • чтобы сварить трубы большего диаметра необходимо докупать гильзы;
  • топорный дизайн;
  • тонкий металл основания;
  • малый вес мешает при снятии труб с муфт — аппарат прыгает;
  • антипригарное покрытие насадок с комплекта быстро обгорает;
  • постановка на платформу выполняется путем вставки квадрата паяльника в соответствующее отверстие, но в нем имеется большой люфт.

Лучшие сварочные аппараты для полипропиленовых труб средней мощности

Когда спешить некуда, при выполнении работ дома или на даче, то можно купить простую модель с невысоким показателем мощности, которая позволит создать качественные соединения и не переплатить.

Kolner KPWM 800 MC – хорошее сочетание цены и качества

Это доступный сварочный аппарат для сварки полипропиленовых труб имеет мощность 800 Вт и нагревает поверхность с дорнами и муфтами за 2,5 минуты.

Немецкое качество ТЭНа обеспечивает надежную работу инструмента, но для минимизации цены в нем отсутствуют терморегулятор и индикаторы. Фиксация на опорной подставке осуществляется прямоугольной вставкой в тавровое крепление. Мечевидная конструкция содержит три места под гильзы.

Плюсы:

  • качественная сборка;
  • компактные размеры;
  • быстрый нагрев до 300 градусов;
  • мощность 800 Вт;
  • прочный чемодан;
  • автономное отключение после нагрева;
  • способен работать без перерыва по 1-2 часа.

Минусы:

  • всего 3 муфты в комплекте;
  • отсутствует регулятор температуры;
  • максимальный диаметр гильзы 32 мм;
  • сильно перегревает кромку, поэтому требуется навык, чтобы не опалить край и не заплавить трубу;
  • тонкая подставка нуждается в утяжелении свинцом;
  • насадки из силумина быстро обгорают.

Спец ПТП-1000 Спец 3268 — качественные насадки в комплекте

Это сварочный аппарат с отличными насадками, которые предназначены для длительного использования. Шесть дорнов и гильз охватывают монтаж любого трубопровода как с большим, так и с малым сечением.

Оборудование и комплектующие фиксируются в чемоданчике осями с барашками, что не дает им разлететься или перепутаться. Мощность устройства составляет 980 Вт. Терморегулятор облегчает настройку инструмента.

Плюсы:

  • стабильно работает при длительном включении;
  • качественный корпус с прочной рукояткой;
  • покрытие насадок остается долго скользким и сопротивляется прилипанию полипропилена;
  • практичный кейс с фиксаторами;
  • устойчивое положение на подставке с четырьмя раскосыми ножками;
  • чувствительная регулировка температуры;
  • мгновенная готовность к работе;
  • отсутствие запаха горелого пластика;
  • вес в 3 кг оптимален для работ на высоте;
  • экономно расходует электроэнергию при высокой производительности;
  • доступная стоимость, учитывая качественные насадки, которые не придется докупать отдельно (около 2000 руб.).

Минусы:

  • в комплекте отсутствуют ножницы, хотя другие модели с такой стоимостью имеют их;
  • крайняя точка крепления насадок немного сдвинута к центру, что затрудняет пайку конечных стыков у стены;
  • нет резиновых наконечников на ножках подставки;
  • на ящике могут попасться плохие застежки.
Читать еще:  Трубы из полипропилена технические характеристики

Аппараты для сварки пластиковых труб

Сварка – самый удобный, простой и надежный способ соединения труб, который позволяет выполнять скрытый монтаж трубопроводов, что положительно влияет на дизайн помещения. Пластмассовые трубы можно соединить двумя способами: встык или враструб. Каждый способ имеет свои особенности и преимущества, требует наличия специального аппарата для сварки труб.

Компания «Евроинструмент» предлагает широчайший ассортимент профессиональных сварочных аппаратов для сварки труб от ведущих мировых производителей. Мы сотрудничаем с компаниями Rems, Ridgid, Virax, Ritmo, Dytron, Rothenberger, Dohle, Leister, Sauron, Hochweld, Munsch, Gerat, KWH Tech. За годы тесного сотрудничества ни разу не усомнились в качестве товара.

Аппарат для сварки труб враструб: виды и характеристики

Оборудование представляет собой конструкцию, которая состоит из нагревательного элемента. Дополнительные сменные помощники – дорны и муфты, поэтому данный вид сварки часто называют «муфтовым» Нагревательный элемент расплавляет наружные поверхности труб, а муфты и дорны воздействуют на внутренние поверхности фитингов. Нагревательный блок может иметь различный внешний вид и форму, но чаще всего выпускается в треугольном исполнении. Размеры пластины зависят от размера насадок и количества нагревательных пар, которые возможно установить одновременно. Разумеется чем больше габариты пластины, тем мощней сварочный аппарат для сварки труб.

Не менее востребованными являются модели со стержнеобразной головкой. Главным преимуществом такого инструмента является его компактность, при этом на технические параметры форма не влияет.

Главные характеристики для сварочных аппаратов, это:

  • Форма инструмента
  • Диаметр свариваемых труб
  • Набор сменных насадок
  • Обрабатываемые материалы
  • Время разогрева
  • Диапазон температур
  • Мощность
  • Напряжение
  • Вес
  • Габариты.

Не менее важным критерием выбора является тип термодатчика. Чем меньше диапазон колебаний температуры и точней его работа, тем качественней будет инструмент. Самыми надежными считаются электронные терморегуляторы, это своего рода терморезисторы, которые очень точно изменяют температуру, а главное в непосредственной близости к поверхностям муфт и дорнов. Им уступают биметаллические реле и капиллярные термостаты. Они не только работают более грубо, но и диапазон расхождений у них гораздо выше.

Сегодня можно купить аппарат для сварки труб даже с двумя нагревательными элементами. Их можно включать одновременно или использовать второй в качестве дублирующего.

Комплектация аппаратов может быть разной. Некоторые производители дополняют набор калибрователем, фаскоснимателем, торцевателем, ножницами для резки труб, очищающей жидкостью.

Сварка полиэтиленовых труб враструб: особенности технологии

Сама по себе технология предполагает выполнение нескольких операций:

  • Резка труб. Выполняется специальными ножницами, которые препятствуют смятию стенок.
  • Подготовка деталей к последующей сварке предполагает очистку и обезжиривание поверхностей, удаление армирующего слоя для армированных труб.
  • Монтаж и включение сварочного агрегата. Для этого аппарат необходимо прочно закрепить в станине, закрепить муфту и дорн, выставить необходимую температуру, включить на прогрев. Оптимальная температура для сварки пластиковых труб составляет 260±10°С.
  • Установка деталей. После того, как аппарат для сварки труб подаст сигнал готовности к работе необходимо установить трубу и фитинг. Труба вставляется в муфту, а фитинг надевается на дорн. Если выполнить монтаж одновременно не получается, первым устанавливается фитинг, так как он значительно тяжелей.
  • Прогрев. После установки деталей в сварочный аппарат для сварки труб необходимо выждать определенное время, чтобы осуществился прогрев. Существуют специальные таблицы, в которых указывается время прогрева для каждой марки полипропилена, в учет идет диаметр трубы, толщина стенки и т.д.
  • Сборка деталей осуществляется без промедления, временной промежуток не должен превышать 4-6 секунд. За это время трубу необходимо плотно вставить в фитинг. Если время ожидания возросло, качество соединения может ухудшиться.
  • Охлаждение. После соединения деталей и корректировки, на которую у исполнителя есть не более пары секунд, детали следует оставить в покое до тех пор, пока пропилен полностью не затвердеет. Как правило, это займет не боле 2-4 минут.

Если тщательно придерживаться технологии, то шов получается надежным и монолитным, а по прочности не уступит и самой трубе. При этом если в процессе выполнения допустить ошибки, то монолитность будет нарушена, снизится герметичность и место соединения станет слабым местом в трубопроводе. А если давление в трубе повысится, такой шов может раскрыться

Типичные ошибки и последствия

  • Неполное доведение трубы на нагрев не позволит в дальнейшем скрепить детали на полную глубину.
  • Чрезмерно глубокий прогрев и вдавливание трубы приведет к сужению трубопровода и станет препятствием для поступления воды.
  • Недостаточное давление на сборные элементы в процессе соединения приведет к появлению слабого места.
  • Перегрев деталей чреват потерей жесткости, деформацией деталей и сложностью в сборке, ослаблением конструкции и потерей герметичности.
  • Промедление после прогрева перед соединением труб может стать причиной некачественного сплавления или несплавления сборных деталей.
  • Неправильная резка приведет к неплотному прилеганию торцов и определит еще одно слабое место.
  • Нарушение соосности станет причиной деформации и приведет к потере герметичности трубопровода.

Как выбрать аппарат для сварки труб?

Чтобы найти подходящий аппарат для сварки труб, цена которого может отличаться в несколько раз, следует оценить характер и особенности предстоящих работ. Когда картина проясниться, приступать к оценке характеристик самого аппарата. В нашем интернет-магазине собран достойный ассортимент аппаратов для сварки труб, цена которых доступна покупателем разной категории. Мы сотрудничаем с производителями напрямую и исключаем посредническую составляющую, что позволяет гарантировать самый доступный уровень цен.

Каждый прибор имеет фотографии, подробные описания и перечисление основных паспортных характеристик. Чтобы оценить реальные характеристики в процессе эксплуатации, удобство и производительность внимательно прочитайте отзывы покупателей.

Мы постарались создать максимально простой и удобный интерфейс сайта, чтобы вы без труда могли найти интересующую модель.

Чтобы купить аппарат для сварки труб просто отправьте выбранную модель в корзину, а затем оформите заказ. Совершить покупку в нашем интернет-магазине могут как зарегистрированные, так и незарегистрированные покупатели. Для этого вам следует указать нужное количество товара, способ доставки, оплаты и ваши контактные данные.

Мы гарантируем, что заказ будет обработан и выполнен в кратчайшие сроки.

«Евроинструмент» — на нас можно положиться!

Пайка и монтаж полипропиленовых труб своими руками: как сделать это с помощью сварочного аппарата

Один из лучших способов заменить старые элементы трубопровода или проложить новый, – заняться монтажом полипропиленовых труб своими руками. Работа не займет много времени, если в доме есть сами трубы, необходимый набор фитингов и сварочный аппарат для полипропиленовых труб. Буквально через полчаса уже можно будет пользоваться новой системой.

Такая технология сварки называется раструбной (муфтовой). Трубы соединяют не стык в стык, как металлические, а через дополнительные переходники – фитинги, с которыми спаиваются края при температуре 260 градусов. Также есть фитинги-переходники со сварного на резьбовое соединение.

Инструменты для сварки

Для полноценной работы потребуется следующий список инструментов.

  • Сварочное оборудование (аппарат для сварки полипропиленовых труб, специальный утюг, паяльник)
  • Набор насадок для паяльника (наиболее популярны модели по 20 мм)
  • Специальные ножницы или кольцевой резчик. При маленьких объемах работ можно обойтись и обычной пилой/ножом
  • Шейвер для зачистки контура (понадобится при снятии армированного покрытия, если оно имеется)
  • Фаскосниматель. Его используют в случае плохого качества контура (лохмотьев), чтобы не задирался пластик. Но при использовании специальных ножниц это не произойдет. При необходимости можно сделать точилку своими руками, впаяв в фитинг под 45° лезвие ножа

Самодельный сварочный аппарат для полипропилена

Цена на паяльники для полипропиленовых труб начинается от 1000 рублей. Если объем работы не такой большой и есть желание сэкономить, то можно сделать паяльник своими руками.

Для этого понадобится:

  1. старый утюг – 0 руб.;
  2. двусторонняя насадка под нужный размер – 250 руб.;
  3. компьютерная термопаста – 140 руб.;
  4. дрель, сверло по металлу и болт с шайбой соответствующего диаметра.

  • Прикрутите насадку к подошве утюга, смазав её торцы термопастой для хорошей теплопередачи.
  • Заранее определитесь, как удобнее будет работать, и закрепите насадку большей стороной вверх или наоборот. Важно сделать это вначале, т. к. при нагретом утюге сменить её будет трудно.
  • Отпилите острый кончик утюга для удобства работы у стены.
  • Перед работой прогрейте утюг в течение нескольких минут и подождите, пока он включит нагрев второй раз.
  • Температура насадки должна быть 260°-270°C. Если датчика температуры нет, можно приблизительно измерить её с помощью свинца и олова. Олово (для припоя) должно плавиться хорошо, температура его плавления 231°C, а свинец начнет плавиться только при 327°C.
Читать еще:  Автоматический полив дачного участка своими руками

Видео-урок

Видео-инструкция покажет, как производится сварка полипропиленовых труб.

Инструкция по монтажу

    • Перед началом работ важно определиться с местом прокладки труб. Желательно сделать план на бумаге, чтобы снизить количество свариваний «на весу». Гораздо удобнее будет собрать основные элементы на столе, и затем в несколько приемов закрепить их в систему.
    • Чтобы соединить полипропиленовые трубы, нагревают края элементов. Внутренняя стенка нагревается в муфте, а трубы с внешней стороны. Для этого их практически до конца надевают на насадку паяльника, и держат несколько секунд.

    • После этого сразу соединяют элементы в нужном направлении. У вас будет пара секунд, чтобы при необходимости отцентровать их, обычно это делается на глаз. При этом нельзя крутить их внутри по отношению друг к другу. Время сварки зависит от толщины пластика и ширины шва.

    • Нагретый полипропилен смешается на месте стыка, и надежно сварится, если его нагрели его до нужной температуры. Слишком долго его держать на паяльнике тоже нельзя, пластик может потечь, уменьшится внутренний диаметр канала, нарушится герметичность соединения.

Перед тем как спаять полипропиленовые трубы, обязательно открывают кран на муфте, иначе воздух будет выталкивать его из насадки паяльника.

    • При правильном соединении часть пластика должна равномерно выйти, образовав небольшой наплыв на муфту. Если при одевании возникают проблемы и пластик сильно загибается, нужно снять фаску с кромки.

Согласно немецким нормам DVS-2207-1, зачистка для полипропиленовых труб должна иметь угол 15°, и углубление на 2-3 мм. В России стандартом считается скос фаски на 45° и углубление на 1/3 толщины. Фактически, подойдет любая фаска в этих пределах. Главное, чтобы она была равномерной.

Ручной труборез

    • Сварочный аппарат для пайки должен стоять на подставке (специальной струбцине). Нужно выставить температуру на регуляторе в 260°C, но для скорости работ можно увеличить её до 280°C. Другие температуры приведут к ненадежному соединению, поэтому при покупке аппарата необязательно выбирать модель с терморегулятором.
    • На нагревательную насадку элементы будут одеваться с трудом, потому что имеют больший радиус. При одевании можно немного повертеть их по оси, чтобы было проще надеть на насадку. Однако вставлять трубы до упора нельзя, чтобы не оплавились вовнутрь их торцы. Вначале, чтобы избежать этого, стоит делать отметки карандашом, но потом уже несложно будет почувствовать нужную глубину.

    • Когда все элементы собраны, можно приступить к сварке «на весу». Обычно это переходы между стен, соединение с батареями, вводы водоснабжения.

Обычные пластиковые трубы подходят только для холодной воды, они не предназначены для работы под давлением. При монтаже трубопроводов и отопления необходимо использовать только армированные полипропиленовые трубы. Для их сварки понадобится снять часть армирования специальным шейвером.

Шейвер для зачистки кромок от армирования

  • Если трубы подходят к котлу, поблизости не должно быть пластика. Чтобы его «не подпустить», трубы подводят с помощью переходника со сварного соединения на резьбовое, через металлическую трубу длиной более 0,5 м.
  • Не забудьте установить запорный вентиль перед новым участком трубопровода, это поможет при ремонте или установке новой точки.
  • Запуск нового отрезка покажет, правильно ли прошёл процесс пайки. Открыв запорный вентиль и пустив воду в систему, проверьте все соединения на предмет протечек.

Соединение металла с полипропиленом

При ремонте часто случаются ситуации, когда к старым металлическим трубам нужно подсоединить новый участок из полипропилена. Данное соединение делается с помощью специальных фитингов. Если к полипропилену фитинг припаивается паяльником, то при соединении к металлической трубе можно пойти двумя путями. Можно приварить трубу к фитинги при помощи сварочного аппарата, а можно нарезать резьбу на трубе и прикрутить фитинг. Приварить проще, но нужен сварочный аппарат, поэтому обычно нарезается резьба на трубе. Перед операцией по соединению железный отрезок зачищается и смазывается солидолом.

Использование полипропиленовых труб позволяет спрятать их внутрь стены, в отличие от винтовых металлических. Предварительно важно убедиться в герметичности соединений.
Теперь вы знаете, как правильно паять полипропиленовые трубы, и без труда сможете сделать это самостоятельно. Вначале потренируйтесь на маленьких обрезках, и у вас быстро получится обновить водопровод для дома.

Сварка полипропиленовых труб своими руками: правила пайки для начинающих

Монтаж пластиковых труб можно выполнить своими руками с помощью простого сварочного оборудования для раструбной диффузной сварки. Рассказываем, как.

Фото: Андрей Дачник

Полипропиленовые трубы широко используются в настоящее время для прокладки водопроводов и трубопроводов систем отопления в частных домах.

При нагреве ППР-труб и фитингов на раструбах сварочного аппарата происходит локальная деполимеризация полипропилена, а при тугом совмещении поверхностей свариваемых труб и их остывании происходит взаимная диффузия материала и реполимеризация. Таким образом, при соблюдении всех тонкостей сварочной технологии свариваемые поверхности труб и фитингов становятся одним целым.

Оборудование для диффузной раструбной сварки полипропиленовых труб

Для работы вам понадобится:

  1. Труборез. Самый распространённый вариант ― это ножницы для резки труб. Однако такой труборез не гарантирует ровный рез и частично может деформировать трубу. Более ровный рез достигается при использовании циркулярного трубореза для пластиковых труб. При отсутствии специального режущего инструмента можно использовать ножовку с мелким зубом и стусло.
  2. Торцеватель. При использовании армированных металлической фольгой труб в системах отопления и горячего водоснабжения для предупреждения расслаивания стенок труб при гидроударах при высоких температурах рекомендуется удалять слой внутреннего фольгирования на протяжении до 2 мм. Также торцеватель позволяет получить ровную фаску среза и удалить возможные заусенцы.
  3. Линейка и карандаш. На трубе необходимо отмерить и отметить рекомендуемую глубину сварки. Если не соблюдать нормы заглубления труб в фитинги при сварке, внутри могут образовываться валики из полипропилена, сужающие просвет труб. Также отметки на трубе и фитингах пригодятся для сварки труб в определенном взаимном положении.
  4. Спиртовые салфетки. Место сварки полипропиленовой трубы должно быть тщательно обеспылено и обезжирено для предупреждения образования капиллярных ходов в толще свариваемого материала.
  5. Сварочный аппарат со сменными раструбными насадками (муфты-дорны). Для большинства случаев подойдёт обычный и недорогой сварочный аппарат с нагревательным элементом мечевидной формы с мощностью до 1 кВт. Такой аппарат может обеспечить сварку труб диаметром до 63 мм. Профессиональные сварочные аппараты отличаются большей мощностью, точностью регулировки температуры. Также профессиональные аппараты позволяют одновременно нагревать две пары раструбов разного диаметра, чтобы не терять время на их замену при сварке труб разного диаметра. Для сварки ППР-труб в труднодоступных местах существуют сварочные аппараты с тонким круглым нагревательным элементом, который может быть расположен как прямо, так и под углом 90 градусов. Раструбы для таких сварочных аппаратов выполнены как единое целое с отверстием для нагревательного элемента между муфтой и дорном. При выборе сварочного аппарата важно обратить внимание, чтобы раструбы в комплекте были покрыты тефлоновым антипригарным покрытием (обозначается как PTFE) для предупреждения налипания пластика на раструбы. В бытовом использовании достаточно двух световых индикаторов нагрева: красного (индикатор работы) и зелёного (индикатор достижения установленной температуры). Рукоятка регулятора нагрева должна иметь чёткую градуировку и хорошую фиксацию в выбранном положении. На подставке сварочного аппарата не будет лишней струбцина: она позволяет закрепить аппарат, чтобы он не двигался при разъёме нагретых труб.
Ссылка на основную публикацию
Adblock
detector
